H41H直通升降式_臥式止回閥
H41H直通升降式止回閥或叫臥式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、或背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流，防止泵及驅動電動機反轉，以及容器介質的泄放等。
止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。通過選用不同結構形式及材質，可廣泛適用于水、蒸汽、油品、酸類、堿類等各種介質。
法蘭升降式止回閥(分H41臥式、H42立式）密封副匹配先進合理，閥瓣、閥座密封面采用鐵基合金，或司太立（Stellite）鈷基硬質合金堆焊而成，也可將閥板覆上橡膠。H41型適用于水平管道上安裝，H42型適用于立式管道安裝。 耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
|
項目名稱
|
采用標準
|
| 設計制造驗收 | GB/T12235 |
| 閥門結構長度 |
GB12221-1989 |
| 閥門法蘭連接 | GB9113-2000 |
| 閥門檢驗 | GB/T13927-1992 |
| 閥門標志 | GB12220-1989 |
|
產品名稱
|
法蘭升降式止回閥（臥式、直通式） |
|
連接形式
|
法蘭式 |
|
公稱通徑
|
DN15～DN300 |
|
公稱壓力
|
PN10/PN16/PN25 |
|
試驗壓力
|
殼體試驗：公稱壓力×1.5倍 |
|
外表噴涂
|
不銹鋼本體 |
|
適用溫度
|
硬密封：≤350℃；軟密封：≤80℃ |
|
適用介質
|
水、蒸汽、油品、醋酸、硝酸等腐蝕性介質、強氧化性介質 |
|
零件名稱
|
可選材料
|
|
閥體
|
不銹鋼304、不銹鋼316、不銹鋼316L、鑄鋼（WCB） |
|
閥蓋
|
不銹鋼304、不銹鋼316、不銹鋼316L、鑄鋼（WCB） |
| 閥板 |
不銹鋼304、不銹鋼316、不銹鋼316L、鑄鋼或襯膠（J） |
|
墊片
|
不銹鋼石墨纏繞墊、PTFE |

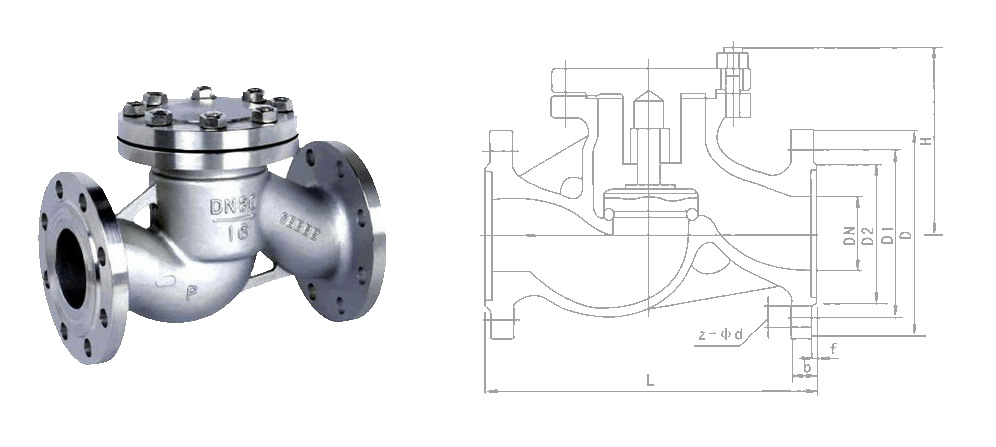

H41W/H臥式止回閥外形尺寸
|
規格
|
英寸
|
L
|
D
|
D1
|
D2
|
z-Φd
|
b-f
|
H | |||||
|
mm
|
in
|
PN16
|
PN25
|
PN16
|
PN25
|
PN16
|
PN25
|
PN16
|
PN25
|
PN16
|
PN25
|
||
|
DN15
|
1/2"
|
130
|
95
|
65
|
45
|
4-14
|
14-2
|
16-2
|
90 | ||||
|
DN20
|
3/4"
|
150
|
105
|
75
|
55
|
4-14
|
14-2
|
16-2
|
105 | ||||
|
DN25
|
1"
|
160
|
115
|
85
|
65
|
4-14
|
14-2
|
16-2
|
115 | ||||
|
DN32
|
1.2"
|
180
|
135
|
100
|
78
|
4-18
|
16-2
|
18-2
|
120 | ||||
|
DN40
|
1.5"
|
200
|
145
|
110
|
85
|
4-18
|
16-3
|
18-3
|
130 | ||||
|
DN50
|
2"
|
230
|
160
|
125
|
100
|
4-18
|
18-3
|
20-3
|
140 | ||||
|
DN65
|
2.5"
|
290
|
180
|
145
|
120
|
4-18
|
8-18
|
18-3
|
22-3
|
150 | |||
|
DN80
|
3"
|
310
|
195
|
160
|
135
|
8-18
|
20-3
|
22-3
|
170 | ||||
|
DN100
|
4"
|
350
|
215
|
230
|
180
|
190
|
155
|
160
|
8-18
|
8-22
|
20-3
|
24-3
|
185 |
|
DN125
|
5"
|
400
|
245
|
270
|
210
|
220
|
185
|
188
|
8-18
|
8-26
|
22-3
|
28-3
|
195 |
|
DN150
|
6"
|
480
|
280
|
300
|
240
|
250
|
210
|
218
|
8-22
|
8-26
|
24-3
|
30-3
|
225 |
|
DN200
|
8"
|
600
|
335
|
360
|
295
|
310
|
265
|
278
|
12-22
|
12-26
|
26-3
|
36-3
|
250 |
|
DN250
|
10"
|
650
|
405
|
425
|
355
|
370
|
320
|
335
|
12-25
|
12-30
|
30-3
|
36-3
|
270 |
|
DN300
|
12"
|
750
|
460
|
485
|
410
|
430
|
375
|
390
|
12-25
|
16-30
|
30-3
|
40-4
|
300 |
1、H41閥門適用于水平管道上安裝，且閥板密封面應與地面垂直。H42閥門適用于豎直管道上安裝。
2、介質流動方向應與閥體上方向指示箭頭一致。
