Z41F46/PO型全襯氟閘閥的產品概述：
雷力閥門的襯氟閘閥是閥門的一種。型號：Z41F46/PO，襯氟閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面， 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為 50，介質溫度不高時為 2°52' 。
楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差， 這種閘板叫做彈性閘板。
Z41F46/PO型全襯氟閘閥型號說明：
|
基本型號
|
|||
|
手
動
|
Z41F4 (明桿) |
氣
動
|
Z641F4（明桿） |
| Z41F46（明桿） | Z641F46（明桿） | ||
| Z45F4 （暗桿） | Z645F4（暗桿） | ||
|
電
動
|
Z45F46（暗桿） |
電
動
|
Z645F46（暗桿） |
| Z9B41F4（防爆型、明桿） | Z945F4（暗桿） | ||
| Z9B41F46（防爆型、明桿） | Z945F46（暗桿） | ||
Z41F46/PO型全襯氟閘閥采用標準：
|
遵循規范
|
STANDARD
|
|
結構長度
|
GBl 2221
|
|
法蘭尺寸
|
JB/T79-94、GB391131～26
|
|
壓力試驗
|
GBl3927-92
|
|
公稱壓力
|
10、16、2.5MPa
|
|
驅動方式
|
手動、電動、氣動等操作方式
|
Z41F46/PO型全襯氟閘閥零部件材料：
| 零件名稱 | 精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
|
QT
|
C
|
P | R | PL | RL | |
| 閥體、閥蓋、閥瓣 |
QT400
|
WCB
|
CF8
|
CF8M |
CF3
|
CF3M |
| 內襯材料 | FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE(超高分子量聚乙烯) | |||||
| 螺栓 | 35 |
35
|
1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 螺母 | 45 |
45
|
0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |

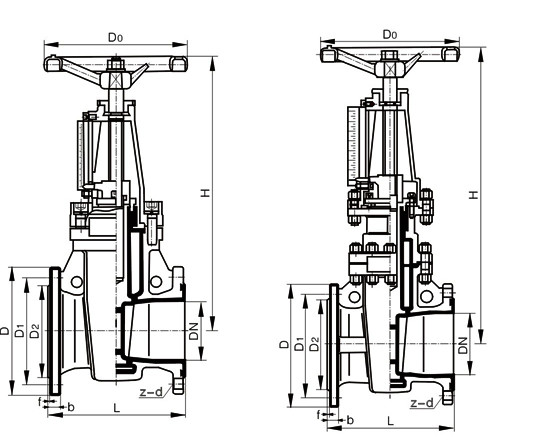

Z41F46/PO型全襯氟閘閥結構簡圖：
|
公稱壓力
PN(MPa) |
公稱通徑
DN(mm) |
尺寸
|
|||||||||
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-d
|
Do
|
H
|
重量
|
||
|
PN
1.OMPa |
25
|
127
|
115
|
85
|
65
|
2
|
16
|
4-14
|
140
|
-
|
9
|
|
32
|
140
|
135
|
100
|
78
|
3
|
16
|
4-18
|
140
|
-
|
10.5
|
|
|
40
|
165
|
145
|
110
|
85
|
3
|
17
|
4-18
|
160
|
-
|
12
|
|
|
50
|
178
|
160
|
125
|
100
|
3
|
18
|
4-18
|
160
|
295
|
15.5
|
|
|
65
|
190
|
180
|
145
|
120
|
3
|
20
|
4-18
|
200
|
335
|
19
|
|
|
80
|
203
|
195
|
160
|
135
|
3
|
22
|
4-18
|
240
|
402
|
29
|
|
|
100
|
229
|
215
|
180
|
155
|
3
|
22
|
8-18
|
240
|
455
|
38
|
|
|
125
|
254
|
245
|
210
|
185
|
3
|
24
|
8-18
|
280
|
605
|
61
|
|
|
150
|
267
|
280
|
240
|
210
|
3
|
24
|
8-23
|
320
|
690
|
82
|
|
|
200
|
292
|
335
|
295
|
265
|
3
|
26
|
8-23
|
360
|
727
|
115
|
|
|
250
|
330
|
390
|
350
|
320
|
4
|
28
|
12-23
|
400
|
970
|
165
|
|
|
300
|
356
|
440
|
400
|
368
|
4
|
28
|
12-23
|
400
|
1135
|
220
|
|
|
PN
1.6MPa |
25
|
127
|
115
|
85
|
65
|
2
|
16
|
4-14
|
140
|
-
|
9
|
|
32
|
140
|
135
|
100
|
78
|
3
|
16
|
4-18
|
140
|
-
|
1O.5
|
|
|
40
|
165
|
145
|
110
|
85
|
3
|
17
|
4-18
|
160
|
-
|
12
|
|
|
50
|
178
|
160
|
125
|
100
|
3
|
18
|
4-18
|
160
|
295
|
15.5
|
|
|
65
|
190
|
180
|
145
|
120
|
3
|
20
|
4-18
|
200
|
335
|
19
|
|
|
80
|
203
|
195
|
160
|
135
|
3
|
22
|
8-18
|
240
|
402
|
29
|
|
|
100
|
229
|
215
|
180
|
155
|
3
|
24
|
8-18
|
240
|
455
|
38
|
|
|
125
|
254
|
245
|
210
|
185
|
3
|
26
|
8-18
|
280
|
605
|
61
|
|
|
150
|
267
|
280
|
240
|
210
|
3
|
28
|
8-23
|
320
|
690
|
82
|
|
|
200
|
292
|
335
|
295
|
265
|
3
|
30
|
12-23
|
360
|
727
|
115
|
|
|
250
|
330
|
405
|
355
|
320
|
4
|
30
|
12-25
|
400
|
970
|
165
|
|
|
300
|
356
|
460
|
410
|
375
|
4
|
30
|
12-25
|
400
|
1135
|
220
|
|
|
PN
2.5MPa |
25
|
165
|
115
|
85
|
65
|
2
|
16
|
4-14
|
140
|
|
11
|
|
32
|
178
|
135
|
100
|
78
|
3
|
18
|
4-18
|
140
|
|
12.5
|
|
|
40
|
190
|
145
|
110
|
85
|
3
|
18
|
4-18
|
160
|
|
15
|
|
|
50
|
216
|
160
|
125
|
100
|
3
|
20
|
4-18
|
160
|
295
|
19.5
|
|
|
65
|
241
|
180
|
145
|
120
|
3
|
22
|
8-18
|
200
|
335
|
24
|
|
|
80
|
283
|
195
|
160
|
135
|
3
|
22
|
8-18
|
240
|
402
|
35
|
|
|
100
|
305
|
230
|
190
|
160
|
3
|
24
|
8-23
|
240
|
455
|
44
|
|
|
125
|
381
|
270
|
220
|
188
|
3
|
28
|
8-25
|
280
|
605
|
66
|
|
|
150
|
403
|
300
|
250
|
218
|
3
|
30
|
8-25
|
320
|
690
|
87
|
|
|
200
|
419
|
360
|
310
|
278
|
3
|
34
|
12-25
|
360
|
727
|
126
|
|
|
250
|
457
|
425
|
370
|
332
|
4
|
36
|
12-30
|
400
|
970
|
185
|
|
|
300
|
502
|
485
|
430
|
390
|
4
|
40
|
16-30
|
400
|
1135
|
239
|
|
