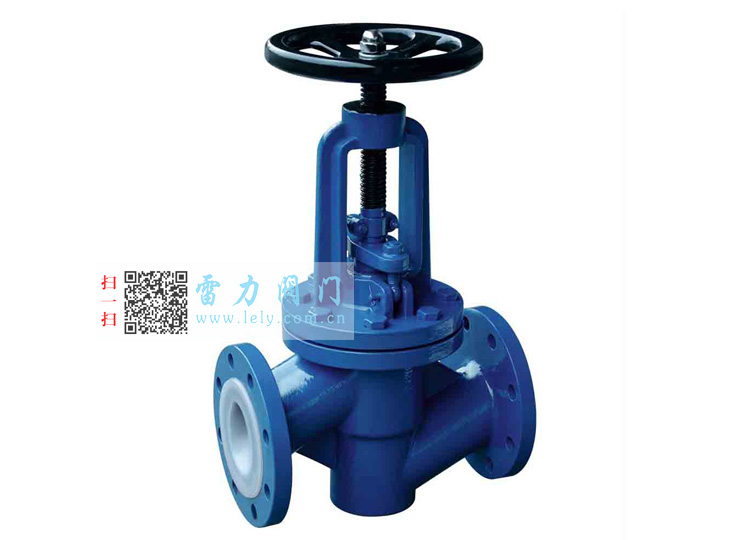

J41F46/PO型全襯氟截止閥
J41F46/PO型全襯氟截止閥產品概述：
雷力閥門的襯氟截止閥，型號是：J41F46/PO，襯氟截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。 襯氟截止閥的閥桿運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
截止閥只適用于全開和全關，不允許作調節和節流。截止閥適用溫度在負五十攝氏度到一百五十攝氏度的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

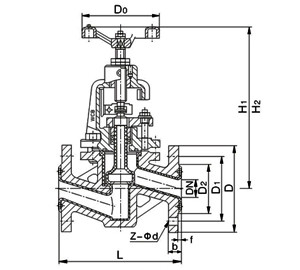

J41F46/PO型全襯氟截止閥結構簡圖：
J41F46/PO型全襯氟截止閥型號說明：
| 基本型號 | |||
|
手
動
|
J41F4，J41F46，J41PFA | 蝸輪 | J341F4，J341F46，J341PFA |
| J44F4，J44F46，J44PFA | J344F4，J344F46，J344PFA | ||
| J45F4，J45F46，J45PFA | J345F4，J345F46，J345PFA | ||
|
氣
動
|
J641F4，J641F46，J641PFA |
電
動
|
J941F4，J941F46，J941PFA |
| J644F4，J644F46，J644PFA | J944F4，J944F46，J944PFA | ||
| J645F4，J645F46，J645PFA | J945F4，J945F46，J945PFA | ||
J41F46/PO型全襯氟截止閥采用標準：
| 技術標準 | |
| 設計和制造 |
GB/T12235
|
| 結構長度 | GB12221、HG/T3704-2003 |
| 法蘭尺寸 | GB/T9113.1-2000 ANSI B16.5a |
| 結構形式 | 直通、直流、角式 |
| 驅動方式 | 手動、氣動、電動 |
| 公稱壓力 | 0.6、1.0、1.6、、2.5、MpaClass150JIS10K |
| 壓力試驗 | GB/T13927-92API598 |
J41F46/PO型全襯氟截止閥零部件可選材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
|
Z |
C |
P |
R |
Pl |
R L |
||
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣、閥桿 |
35 |
1Cr13 |
1Cr18Ni9 |
1Crl8Ni12M02Ti |
00Cr18Ni10 |
00Cr17Nil4M02 |
|
3 |
活節螺栓 |
35 |
35 |
1Crl7Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
4 |
襯里層巾司座 |
FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴) |
|||||
|
5 |
填料 |
PTFE(F4) |
|||||
|
6 |
填料壓蓋 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
7 |
閥桿螺母 |
ZCuAll 0Fe3 |
|||||
|
8 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Crl8Ni9 |
0Crl 8Ni9 |
0Cr18Ni9 |
|
10 |
手 輪 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
J41F46/PO型全襯氟截止閥外形尺寸：
|
公稱通徑
|
標準值
|
參考值
|
||||||||||
|
DN
(mm) |
NPS
(inch) |
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H1
|
H2
|
重量
|
|
PNl.0MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
235
|
260
|
6.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
240
|
265
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
245
|
270
|
7.8
|
|
32
|
111/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
255
|
285
|
11
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
315
|
13
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
295
|
330
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
350
|
395
|
23
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
240
|
395
|
445
|
38
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
240
|
450
|
490
|
42
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
280
|
525
|
555
|
55
|
|
150
|
6
|
480
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
320
|
605
|
645
|
77
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
360
|
645
|
765
|
135
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
400
|
685
|
805
|
220
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
400
|
710
|
814
|
277
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
450
|
750
|
855
|
320
|
|
PNl.6MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
245
|
270
|
7.6
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
250
|
275
|
8.2
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
260
|
290
|
12
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
320
|
14
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
300
|
335
|
18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
355
|
400
|
26
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
240
|
400
|
450
|
40
|
|
100
|
4
|
350
|
21 5
|
180
|
155
|
3
|
24
|
8-φ18
|
240
|
455
|
495
|
50
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
280
|
530
|
560
|
65
|
|
150
|
6
|
480
|
280
|
240
|
21O
|
3
|
28
|
8-φ23
|
320
|
610
|
650
|
85
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
360
|
650
|
770
|
150
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
400
|
690
|
810
|
245
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
400
|
730
|
845
|
295
|
|
PN2.5MPa
|
||||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
120
|
240
|
265
|
7.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
245
|
270
|
8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
250
|
275
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
260
|
290
|
13
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
180
|
285
|
320
|
15
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
180
|
300
|
335
|
20
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
240
|
355
|
400
|
28
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
280
|
400
|
450
|
42
|
|
100
|
4
|
350
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
320
|
455
|
495
|
57
|
|
125
|
5
|
400
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
320
|
530
|
560
|
71
|
|
150
|
6
|
480
|
300
|
250
|
21 8
|
3
|
30
|
8-φ25
|
360
|
610
|
650
|
90
|
