當前位置: 雷力閥門 > 脫硫系統閥門 > 手動脫硫閥門

D71F46全襯氟蝶閥

產品分類：手動脫硫閥門系列

雷力閥門的D71F46襯氟蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0~90之間，旋轉到90時，閥門則牌全開狀態。 D71F46-...

訂購熱線：0512-50339210

產品詳情

　　雷力閥門的D71F46襯氟蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

　　D71F46-手動襯氟蝶閥,作為一種用來實現管路系統通斷及流量控制的部件，襯氟蝶閥已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。襯氟蝶閥其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。

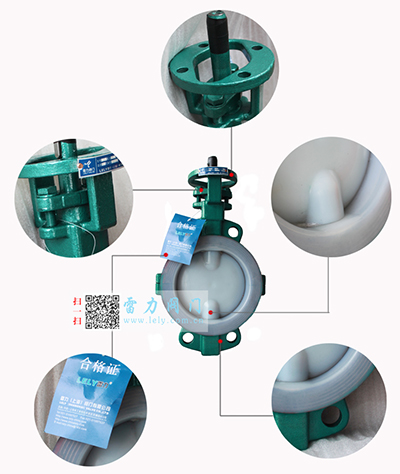

產品細節

D71F46全襯氟蝶閥

性能參數

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超代碳不銹鋼
序號	零件名稱	Z	C	P	R	Pl	RL
1	上、下閥體	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35(鍛)	CF8	CF8M	CF3	CF3M
3	蝶板軸	1Cr13	2Cr13	1Cr18Ni9Tl	1Cr18Ni12M02Tl	00Cr18Ni1O	00Cr17Ni14M02
4	襯里層/閥座	PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烴)
5	0型圈	FPM(氟橡膠)
6	彈性條 (墊)	Si(硅橡膠)
7	調節定位座	OCr18Ni9	OCr18Ni9	1Cr18Ni9Tl	1r18Ni12M02Tl	00Cr18Ni1O	00Cr18Ni1 4M02
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	OCr18Ni9	0Cr18Ni9	OCr18Ni9
1 0	手柄渦輪	ZLl01(鑄造鋁合金)鑄鐵

公稱通徑		標準值							參考值
DN (mm)	NPS(inch)	L	D	D1	D2	f	b	Z一φd	D0	H	重量
DN (mm)	NPS(inch)	PNl.0MPa
40	11月2日	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	145	4
65	2月21日	46	180	145	120	3	20	4-φ18	250	155	6
80	3	46	195	160	135	3	22	4/8-φ18	250	165	8
1OO	4	52	215	180	155	3	22	8-φ18	250	180	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	21O	3	24	8-φ23	300	225	28
200	8	60	335	295	265	3	26	8-φ23	200*	275	56
250	10	68	390	350	320	3	28	12-φ23	200*	315	72
300	12	78	440	400	368	4	28	12-φ23	240*	348	88
350	14	78	500	460	428	4	30	16-φ23	240*	415	120
400	16	102	565	51 5	482	4	32	16-φ25	280*	460	145
450	18	114	615	565	532	4	32	20-φ25	280*	500	165
500	20	127	670	620	585	4	34	20-φ25	320*	530	195
600	24	154	780	725	685	5	36	20-φ30	320*	610	268
700	28	165	895	840	800	5	40	20-φ30	360*	675	320
800	32	190	101O	950	905	5	44	24-φ34	360*	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380*	995	450
1OOO	40	216	1220	1160	1115	5	50	28-φ34	400*	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400*	1295	825
PNl.6MPa
40	11月2日	33	145	11O	85	3	18	4-φ18	200	145	4
50	2	43	160	125	100	3	20	4-φ18	250	150	5
65	2月21日	46	180	145	120	3	20	4-φ18	250	160	7
80	3	46	195	160	135	3	22	8-φ18	250	170	10
100	4	52	215	180	155	3	24	8-φ18	300	185	14
125	5	56	245	210	185	3	26	8-φ18	300	210	22
150	6	56	280	240	210	3	28	8-φ23	200*	230	32
200	8	60	335	295	265	3	30	12-φ23	200*	285	66
250	10	68	405	355	320	3	32	12-φ25	240*	325	80
300	12	78	460	410	375	4	34	12-φ25	240*	360	94
350	14	78	520	470	435	4	38	16-φ25	280*	430	125
400	16	102	580	525	485	4	40	16-φ30	280*	475	150
450	18	114	640	585	545	4	44	20-φ30	320*	525	172
500	20	127	705	650	608	4	46	20-φ34	320*	565	225
600	24	154	840	770	718	5	54	20-φ41	360*	620	290
700	28	165	910	840	788	5	54	24-φ41	360*	686	330
800	32	190	1020	950	898	5	54	24-φ41	380*	815	425
900	36	203	1120	1050	998	5	54	28-φ41	400。	1010	495
1000	40	216	1255	1170	1110	5	60	28-φ48	400。	1185	710

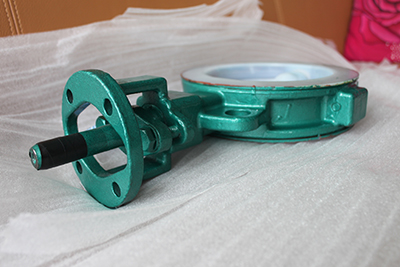

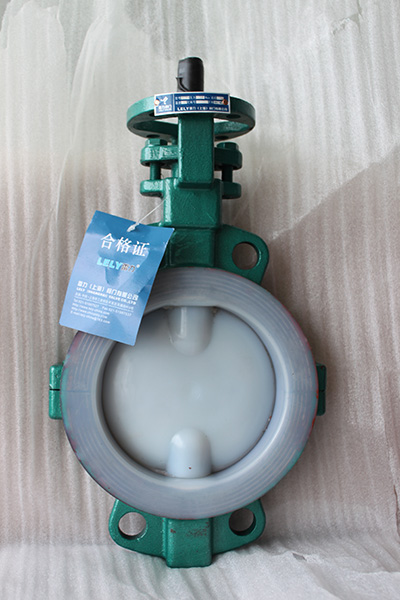

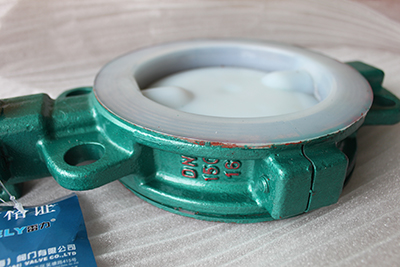

產品圖片

D71F46全襯氟蝶閥

雷力閥門-只為優質工程！我們雷力閥門嚴格按照國家GB/T標準生產，我們的1.4529脫硫蝶閥的質量好，如果您還對我們的手動脫硫閥門的價格和我們的雷力閥門感興趣的話,歡迎來電咨詢，聯系電話：4008-070-073；或者點擊立即咨詢詢問。我們會為您竭誠服務。

我們實行的標準表1：

項目名稱	采用標準	可選標準
設計制造驗收	GB12238-1989	ISO/DIN10631-1991、API598
閥門結構長度	GB12221-1989	ISO5752-1988
閥門法蘭尺寸	JB78/JB79(或按合同要求)	ANSI.B16.5、ISO7005、JIS B2238、2239
閥門檢驗	GB/T13927-1992	ISO/DIN5208-1987
閥門標志	GB12220-1989	ISO05209-1987
