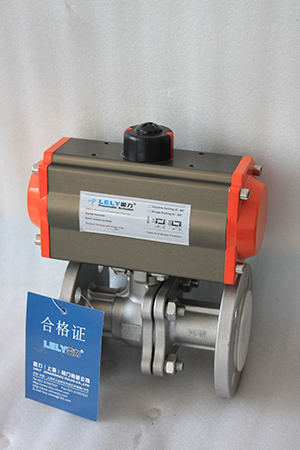

Q641F氣動襯氟球閥
?雷力閥門的氣動球閥是以一定壓力(一般小于0.8MPa)的空氣，利用氣缸內活塞的往復運動轉換為回轉運動，使球閥啟閉的閥門。該閥由氣缸、機械執行機構和球閥本體組成。用戶使用時應在輸氣管路中配裝電磁換向閥，空氣濾清器、油霧器、節流閥、減壓閥等氣動附件。通過中控室PLC控制系統，可輕松實現集中、遠距離對閥門進行自動化控制，能極大的提高生產效率，節約人力資源、時間和有保障性。
產品特點
● 90°旋轉，啟閉迅速、輕便，適用于經常操作。
● 流體阻力小，全通徑的球閥基本沒有流阻。
● 結構簡單，相對體積小，重量輕，便于維修，密封圈一般都是活動的，拆卸更換都比較方便。
● 緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。
● 由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中，并且不受介質流向的限制。
● 無振動，噪聲小。
安裝注意事項
2、與管道安裝連接前，須清除管道中殘存的焊渣和雜質。
3、安裝過程中，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
4、本閥不受介質方向限制，安裝在水平或垂直方向的管道上，應預留手動操作及維修空間。
5、管道安裝點不可有低垂或者承受外力的現象，應用管道支架或者支撐物來消除管線的偏離。
6、閥門與管道法蘭之間需安裝密封墊。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
性能參數
連接形式：法蘭式
公稱通徑：DN15~DN250
公稱壓力：PN16~PN25
試驗壓力殼體試驗：公稱壓力×1.5倍
密封試驗：公稱壓力×1.1倍
外表噴涂：不銹鋼本體，其他材質噴漆
驅動形式：氣動執行器
適用溫度：-30℃～160℃
適用介質：水、油、氣、鹽酸類、醋酸類

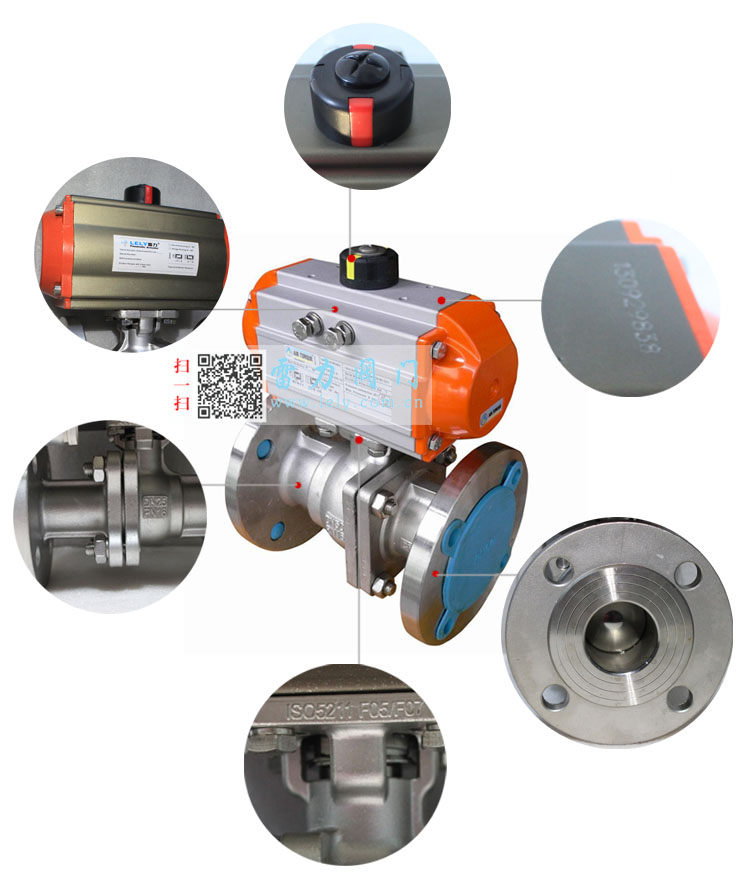

產品細節展示
雷力閥門-只為優質工程！我們雷力閥門嚴格按照國家GB/T標準生產，我們的1.4529脫硫蝶閥的質量好，如果您還對我們的氣動脫硫閥門的價格和我們的雷力閥門感興趣的話,歡迎來電咨詢，聯系電話：4008-070-073；或者點擊立即咨詢
詢問。我們會為您竭誠服務。
|
項目名稱
|
采用標準
|
可選標準
|
| 設計制造驗收 | GB12238-1989 | ISO/DIN10631-1991、API598 |
| 閥門結構長度 | GB12221-1989 | ISO5752-1988 |
| 閥門連接 | JB78/JB79 | ANSI.B16.5、ISO7005、JIS B2238、2239 |
| 閥門檢驗 | GB/T13927-1992 | ISO/DIN5208-1987 |
| 閥門標志 | GB12220-1989 |
ISO05209-1987 |
