電動1.4529|2507脫硫蝶閥
D941XH電動法蘭脫硫蝶閥為雷力公司研發生產的2507/1.4529板脫硫蝶閥之一。是專為石灰石膏法脫硫工藝設計，結構簡單，體積小、重量輕，旋轉手柄90°，即可輕松啟閉閥門，并可保持閥門停留在需要的開啟角度上。
雷力脫硫系列蝶閥與介質接觸部分零件材質的選擇方案來自工廠十多年煙氣脫硫應用的經驗。充分考慮了脫硫漿液對閥門的腐蝕,磨損,流速,溫度等幾點要求，保證閥體襯里是只有接觸到漿液的部件，而其他部件不被石灰石漿液、石膏漿液所腐蝕。因此閥體和閥桿就不需要采用昂貴的合金鋼材料，從而大大減少成本。
結構特點
雷力閥門 主要的設計特點就是具有國際化的兼容性，同一閥門可以與多數法蘭標準所匹配。能兼容ASME 125/150,BS10D和C，BS4504 NP 10/16 DIN ND 10/16 As2129和JIS 10，另外閥門設計完全符合IOS5752-table2（短系列）結構長度和ISO5211執行機構連接法蘭標準。因此同一款閥門可以滿足世界主流不同標準需求。
該系列閥門適用于石灰石膏法脫硫工藝，適用介質：石灰石漿液、石膏漿液等含顆粒物的腐蝕性介質?？蛇x配驅動裝置：手柄、蝸輪、電動開關、電動調節、氣動開關、氣動調節
脫硫蝶閥專為脫硫脫硝工程使用而設計脫硫閥門，不僅滿足脫硫漿液對閥門的腐蝕和磨損，也保證其他部件不被石灰石（或石灰膏）漿液腐蝕。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。閥門自動控制裝備有高品質電動執行機構或雙作用氣動執行器，可以實現自動與手動雙重啟閉功能。脫硫蝶閥 特的閥座設計完全把閥體與流體介質隔開，與其他同類閥門比較，它有更佳的閥座牢固方式、就地更換閥座快捷、閥門保持零泄漏、且摩擦小。通徑通徑大于DN200使用蝸輪驅動，開啟更加方便。
特結構設計

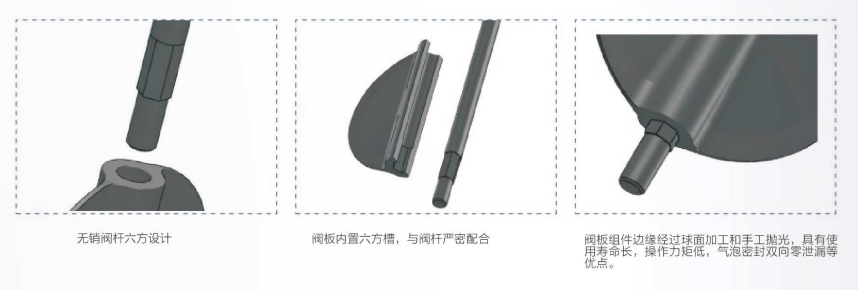

高強度的閥桿貫穿閥板，并用六方設計的卡位來驅動閥板，此為雷力 有的設計特點。這樣的設計使閥桿能避免與管線內的流體接觸。常規的蝶閥采用有銷釘?shù)倪B接，通常會導致閥板泄露、腐蝕和易晃動。閥板銷釘由于磨損和腐蝕通常需要復雜的工具來拆卸，然而雷力人設計的閥門拆卸只需要取出卡簧再把閥桿從閥板中拔出即可。由于沒有凸出物影響流量，無銷蝶閥的Cv值比其他同類產品都要高。

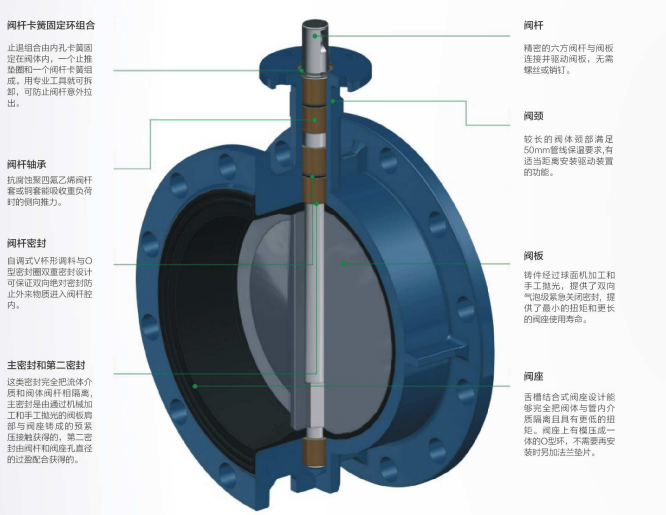

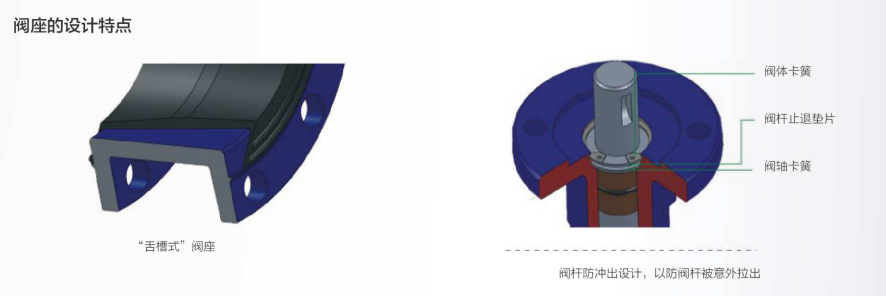

閥座及閥桿設計

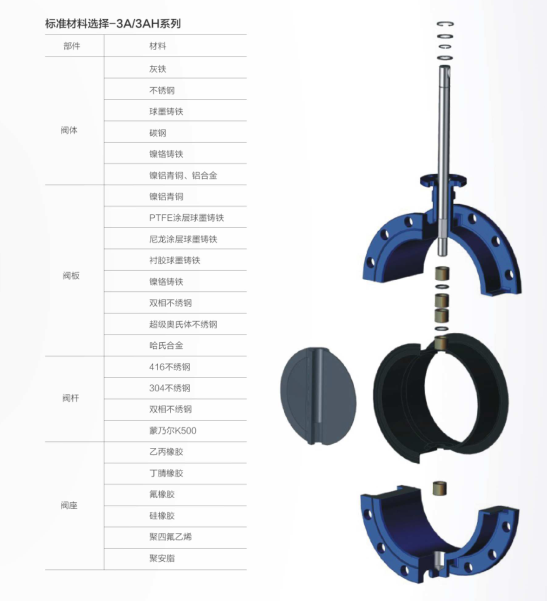

法蘭式軟密封蝶閥分解圖

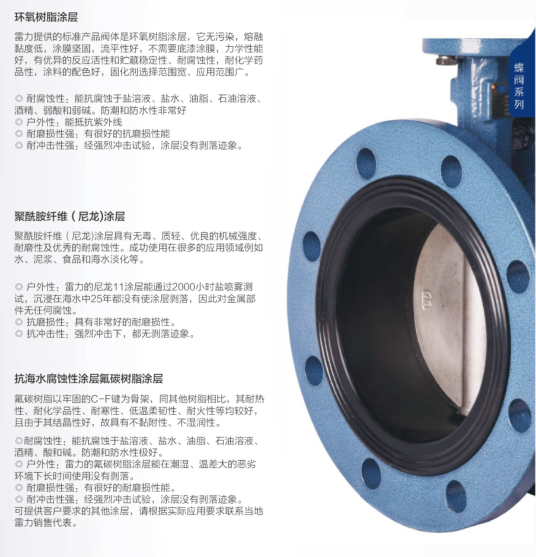

軟密封蝶閥涂層方案
執行標準
適用介質
| 適用溫度 | 適用介質 |
| 三元乙丙≤100℃ | 石膏漿液、石灰石漿液、 回收水、工藝水、脫硫廢水 |
| 天然膠≤80℃ |
主要零件材料
| 名稱 | 材料 |
| 閥體 | 灰鑄鐵、球墨鑄鐵、碳鋼 |
| 蝶板 | 1.4529雙相鋼、2507雙相鋼 |
| 閥座 | 三元乙丙 |
| 閥桿 | 不銹鋼、 2Cr13、304 |
外形尺寸
| 公稱通徑 DN(mm) | 尺寸 (mm) | ||||||
| L | 1.0MPa | 1.6MPa | |||||
| D | D1 | Z-Φd | D | D1 | Z-Φd | ||
| 50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
| 400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
| 450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
| 500 | 229 | 670 | 620 | 20-26 | 710 | 650 | 20-33 |
| 600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
執行器特點
功能強勁：電動蝶閥按信號反饋形式可分為電動開關型、智能型、比例調節式等；
性能可靠：電動執行器的軸承和電氣元件等關鍵零部件采用進口名牌產品。
美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾。
精密耐磨：蝸輪輸出軸一體化設計，避免了鍵聯結的間隙，傳動精度高;特殊銅合金鍛造，強度高，耐磨性好。
有保障保證：通過1500V耐壓檢測，F(xiàn)級絕緣電機，有保障有保障，雙重限位、過熱保護、過載保護。
配套簡單：采用單相電源，外接線路簡單?；蛞膊捎?80VAC、24VDC直流電源等。
使用方便：免加油、免點檢、防水防銹、任意角度安裝。
多種速度：全行程時間9S、15S、30S、50S、100S、150S(出廠前已設定)。
智能控制：自動識別輸入三相電源相序，自動調整相序，實現對閥門全開全閉位置控制。另外還具有缺相自鎖，缺相報警等功能。
訂貨須知
普通型電動裝置適于在下列條件下工作：
(1)、海拔不高于1000m;
(2)、工作環境溫度-20℃～55℃;
(3)、工作環境濕度不大于90%(25℃時);
(4)、工作環境不含有強腐蝕性、易燃、易爆的介質;
(5)、短時間工作制，時間額定為10min、15min或30min。
2、閥門的工作條件有下列情況之一時，用戶應在訂貨前提出:
(1)、環境溫度、溫度、海拔與上列條件不符;
(2)、空氣被塵埃、煙霧、腐蝕性微粒、放射性微粒、蒸汽或鹽霧嚴重污染;
(3)、受霉菌或微生物侵害;
(4)、裝設在有火災或爆炸危險的場所;
(5)、遭受劇烈的振動、沖擊或顛簸;
(6)、其他的非正常使用條件。
3、根據用戶提出的條件，我公司將與您協商解決配置有特殊防護性能的電動裝置。
4、訂貨時應說明您的安裝，操作使用要求，以便選擇恰當?shù)碾妱友b置，配置需要的機構及輔助設備。
因為專業 所以專注
雷力人 只專注煙氣治理領域閥門
雷力人嚴格按照國家GB/T標準生產，我們的1.4529/2507板脫硫蝶閥應用于3000座鍋爐使用，我們的優勢在于對不同工藝的脫硫系統熟悉，了解每一個位置應該選擇什么樣的閥門。我們的價格優勢在源于我們的專注，所以對1.452以及2507的雙相鋼需求量極大，大量現金集中采購，降低成本，從而使得雷力脫硫蝶閥更具價格優勢。
歡迎來電咨詢，聯系電話：4008-070-073；或者點擊立即咨詢
有專業在線客服為您提供全套煙氣治理閥門解決方案。
我們的客服人員會幫您選型
