渦輪法蘭式通風蝶閥D341W-6C/10C

產品分類：手動濕電除塵閥門系列

渦輪法蘭式通風蝶閥D341W-6C/10C是雷力通風蝶閥系列之一。采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，可選用碳鋼、304不銹鋼、2520耐熱鋼等。驅動方式分為...

訂購熱線：0512-50339210

產品詳情

渦輪法蘭式通風蝶閥D341W-6C/10C是雷力通風蝶閥系列之一。采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，可選用碳鋼、304不銹鋼、2520耐熱鋼等。驅動方式分為手動、電動、氣動三種。公稱壓力0.6-1.0MPa，泄漏率≤0.5-3%（嚴格按照國家標準執行）。泄漏率的控制可以根據客戶定制，采用普通型、后座式、密閉式三種結構。該閥門在脫硫系統中得到廣泛應用，可用于原煙氣進出口，氧化風機出口等含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。

特結構設計

1、設計新穎、合理、結構 特，重量輕，啟閉迅速。

2、操作力矩小，操作方便，省力靈活。

3、采用適應的材料以滿足低、中、高不同介質溫度及腐蝕性介質。

適用介質

適用溫度	適用介質
碳鋼≤350℃	高溫?zé)煔?、原煙氣、凈煙?/span>
310SS≤1000℃	高溫?zé)煔?、原煙氣、凈煙?/span>

主要零件材料

公稱通徑DN（mm）		50-1200
公稱壓力PN(MPa)		0.05		0.25		0.6
公稱壓力	強度試驗	0.075		0.375		0.9
(MPa)	密封試驗	≤15%
材料材料代號		C	P		R
主要零件	閥體	WCB	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	與閥體相同
	填料	氟塑料、柔性石墨
適用工況	適用介質	煤氣、含塵氣體、煙道氣等
	適用溫度	-29℃～425℃					-40℃～200℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度		試驗檢驗
		GBT/12238	GB12221	GB9115	GB9131		GB13927

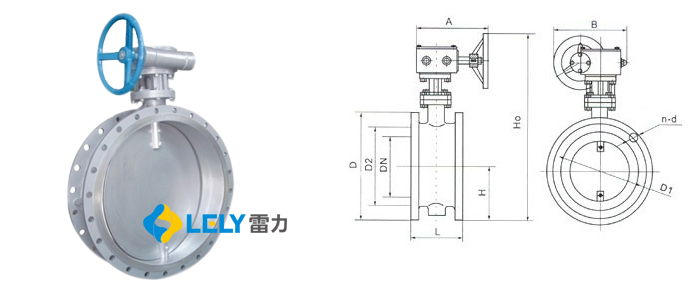

結構簡圖

結構尺寸

公稱通徑	尺寸										執行器型號
DN （mm）	L	H	0.05MPa和0.25MPa				0.6MPa				僅供參考
	L	H	D	D1	D2	n-d	D	D1	D2	n-d
50	108	70	140	110	88	4-18	140	110	88	4-14	GTD-52
65	112	80	160	130	108	4-18	160	130	108	4-14	GTD-52
80	114	95	190	150	124	4-18	190	150	124	4-18	GTD-52
100	127	105	210	170	144	4-18	210	170	144	4-18	GTD-65
125	140	120	240	200	174	8-18	240	200	174	8-18	GTD-65
150	140	132	265	225	199	8-18	265	225	199	8-18	GTD-65
200	152	160	320	280	254	8-18	320	280	154	8-18	GTD-80
250	165	187	375	335	309	12-18	375	335	309	12-18	GTD-80
300	178	220	440	395	363	12-22	440	395	363	12-22	GTD-100
350	190	245	490	445	413	12-22	490	445	413	12-22	GTD-100
400	216	270	540	495	463	16-22	540	495	463	16-22	GTD-115
450	222	297	595	550	518	16-22	595	550	518	16-22	GTD-115
500	229	322	645	600	568	20-22	645	600	568	20-22	GTD-125
600	267	377	755	705	667	20-26	755	705	667	20-26	GTD-125
700	292	430	860	810	772	24-26	860	810	772	24-26	GTD-160
800	318	487	975	920	878	24-30	975	920	878	24-30	GTD-190
900	330	537	1075	1020	978	24-30	1075	1020	978	24-30	GTD-210
1000	410	587	1175	1120	1078	28-30	1175	1120	1078	28-30	GTD-210
1200	470	687	1375	1320	1280	32-30	1405	1340	1295	32-33	GTD-255

訂貨須知

　　 1、閥門的工作條件有下列情況之一時，用戶應在訂貨前提出:

　　 (1)、環境溫度、溫度、海拔與上列條件不符;

　　 (2)、空氣被塵埃、煙霧、腐蝕性微粒、放射性微粒、蒸汽或鹽霧嚴重污染;

　　(3)、受霉菌或微生物侵害;

　　 (4)、裝設在有火災或爆炸危險的場所;

　　(5)、遭受劇烈的振動、沖擊或顛簸;

　　 (6)、其他的非正常使用條件。

　　2、訂貨時應說明您的安裝，操作使用要求，以便選擇恰當?shù)碾妱友b置，配置需要的機構及輔助設備。

執行標準

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999主要性能規范　　
