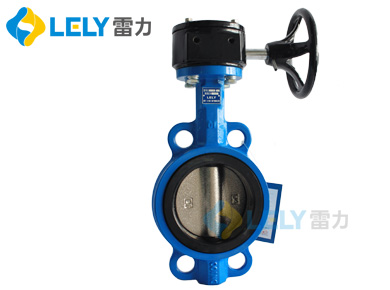

對夾渦輪軟密封蝶閥D371X型
雷力閥門主打產品之一的對夾軟密封蝶閥的型號是：D71X、D371X，對夾軟蝶閥的特點是：結構簡單，體積小、重量輕。旋轉手柄90°，即可輕松啟閉閥門，并可保持閥門停留在需要的開啟角度上。
● 選擇不同零部件材質，可適用于多種介質
● 表面環氧樹脂涂層，防腐、美觀
● 軸板無銷連接、結構輕便，運輸、安裝、維修方便
● 90°啟閉，開關迅速。操作扭矩小，省力輕巧
● 軟密封、零泄漏，使用壽命長

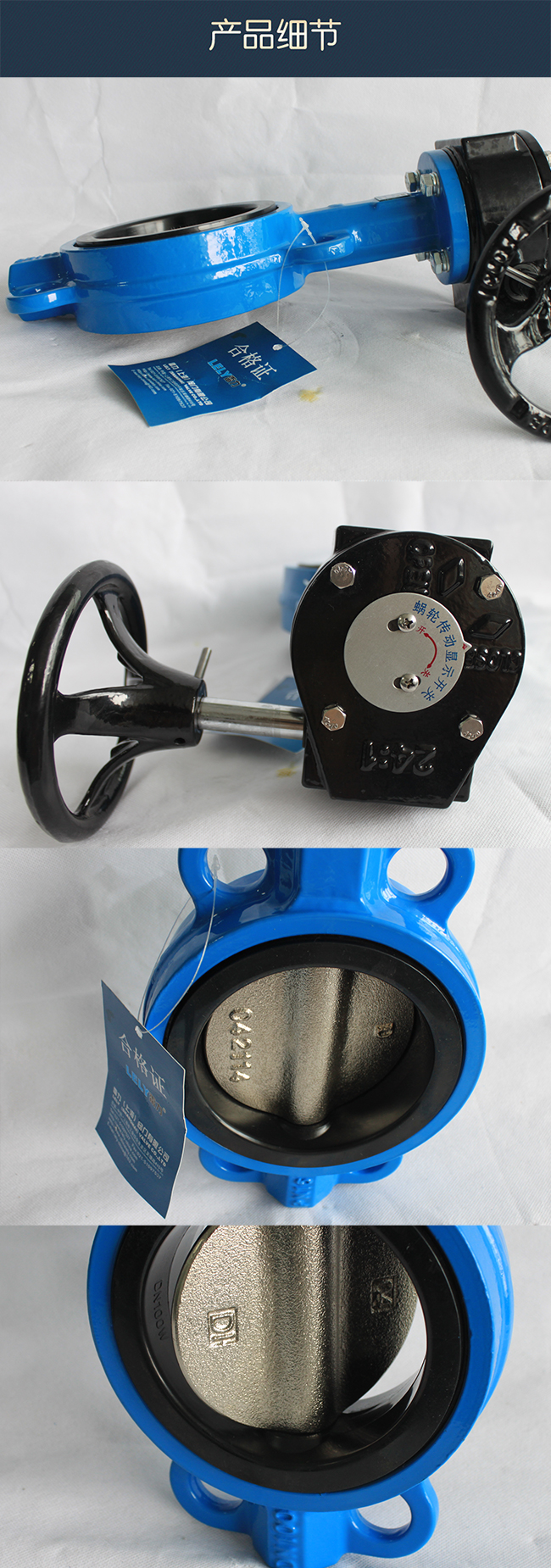

下組圖片為D71X對夾軟密封蝶閥發貨圖片，驅動方式：手柄，閥體：碳鋼
|
項目名稱
|
采用標準
|
可選標準
|
| 設計制造驗收 | GB12238-1989 | ISO/DIN10631-1991、API598 |
| 閥門結構長度 | GB12221-1989 | ISO5752-1988 |
| 閥門法蘭連接 | GB9113-2000 | ANSI.B16.5、ISO7005、JIS B2238、2239 |
| 閥門檢驗 | GB/T13927-1992 | ISO/DIN5208-1987 |
| 閥門標志 | GB12220-1989 | ISO05209-1987 |
| 產品名稱 | 對夾式手柄中線蝶閥 |
| 連接形式 | 對夾式 |
| 公稱通徑 | DN40～DN150 |
| 公稱壓力 | PN10/PN16 |
| 試驗壓力 |
殼體試驗：公稱壓力×1.5倍 |
| 外表噴涂 | 環氧樹脂涂層 |
| 驅動形式 | 流線型鋁手柄 或 高強度瑪鋼手柄 |
| 適用溫度 | -30℃～180℃ |
| 適用介質 | 水、鹽、酸、堿、天然氣、空氣、醇類、油類、食品、蒸汽等 |
|
零件名稱
|
可選材料
|
|
閥體
|
球墨鑄鐵（DI）、灰鑄鐵（CI）、鑄鋼（WCB）、不銹鋼（CF8/CF8M） |
|
閥板
|
球鐵覆尼龍（N）、球鐵電鍍（D）、CF8（P）、CF8M（R）、鋁青銅（T） |
|
閥座
|
乙丙橡膠（EPDM） 、丁腈橡膠（NBR）、 聚四氟乙烯（PTFE）、氟橡膠 （VITON）、硅橡膠（SEP）、耐熱EPDM 耐磨EPDM |
|
閥軸
|
不銹鋼416SS 不銹鋼316SS 不銹鋼304SS 碳鋼45#鍍鎳磷 |
|
驅動
|
鋁手柄 瑪鋼手柄 |
1、管道對夾法蘭標準必須與蝶閥標準相符，對夾連接法蘭建議使用蝶閥專用法蘭；
2、使用安裝前應檢查使用條件是否與本蝶閥性能相符；
3、安裝前應先清理閥門內腔與密封面，不許有污物雜物附著；
4、閥座兩端突出閥體端面作為法蘭密封墊，蝶閥安裝時無需再加密封墊；
5、本蝶閥可以安裝在水平、垂直及任意角度的管道上，并可雙向使用；
6、蝶閥不得安裝于管道拐角處，不允許倒立安裝；
7、安裝時蝶閥必須處于關閉位置，確保蝶板不與管道法蘭等碰撞；
8、確認法蘭焊接無誤，蝶閥裝上后不允許再焊法蘭，以免燙傷橡膠件和防腐覆層；
9、蝶閥如發生啟閉失常，應查明原因，排除故障，不得利用敲、砸、撬和手柄接桿加長臂等方法強行啟閉。

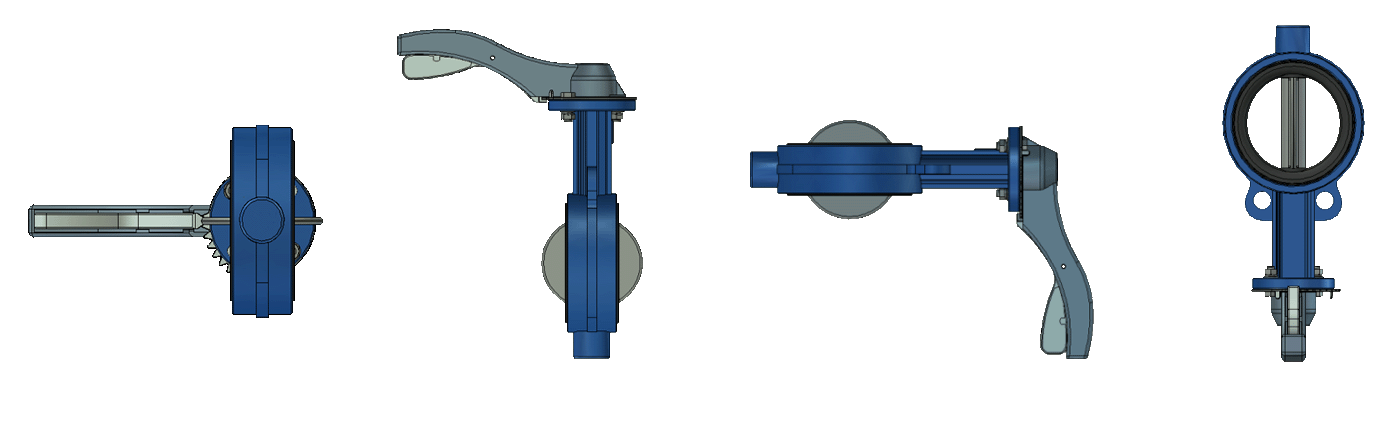

中線蝶閥安裝位置示意圖
