全襯氟旋塞閥X43F46/PO型|耐腐蝕
產品概述

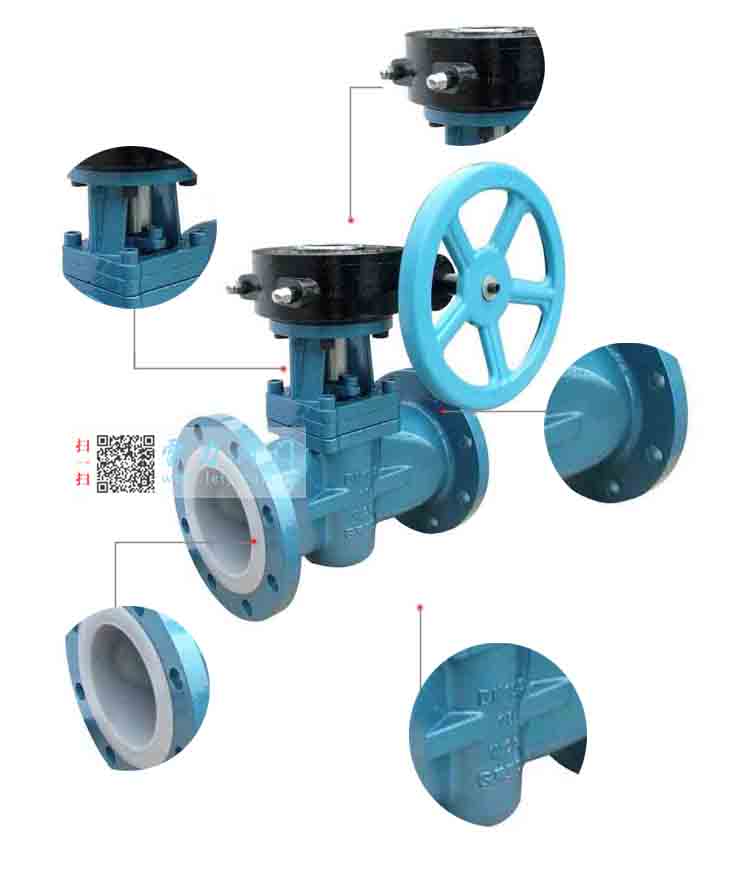

X43F46PO型襯氟旋塞閥產品概述：
雷力閥門的襯氟旋塞閥，型號是：G41F46/PO，襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小?；鞠盗杏幸r里旋塞閥（全襯型）和襯套旋塞閥（半襯型）。旋塞閥多用于截斷介質流動，也可進行介質分配（三通旋塞閥）。
襯氟旋塞閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
結構簡圖
X43F46PO型襯氟旋塞閥結構簡圖：
型號說明
X43F46PO型襯氟旋塞閥型號說明：
|
手動 |
X43F(全襯里) |
氣 |
X643F(全襯里) |
|
X43F3(全襯里) |
X643F3(全襯里) |
||
|
X43F46(全襯里) |
X643F46(全襯里) |
||
|
蝸輪傳 動 |
X343F(全襯里) |
電 |
X943F(全襯里) |
|
X343F3(全襯里) |
X943F3(全襯里) |
||
|
X343F46(全襯里) |
X943F46(全襯里) |
采用說明
X43F46PO型襯氟旋塞閥采用標準：
| 技術標準 | |
| 設計和制造 | GB/T12240 |
| 結構長度 | GB12221、HG/T3704-2003 ASME B16.10 |
| 法蘭尺寸 | Gb/T9113.1、ANSI B16.5a |
| 結構形式 | 直通、L型三通、T型三通 |
| 驅動方式 | 手動、氣動、電動 |
| 公稱壓力 | 0.6，1.0、1.6、2.5Mpa Class 150 |
| 壓力試驗 | GB/T13927-92API598 |
零部件可選材料
X43F46PO型襯氟旋塞閥零部件可選材料：
|
零件名稱
|
精鑄球墨鑄鐵 | 碳鋼 |
不銹鋼
|
|||
| QT |
C
|
P
|
R
|
PL
|
RL
|
|
| 閥體、閥蓋、閥瓣 | QT400 |
WCB
|
CF8
|
CF8M | CF3 | CF3M |
|
內襯材料
|
FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE（超高分子量乙烯） | |||||
|
螺栓
|
35 |
35
|
1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
| 螺母 |
45
|
45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
外形尺寸
X43F46PO型襯氟旋塞閥外形尺寸：
|
公稱通徑
|
標準值
|
參考值
|
|||||||||
|
DN
(mm) |
NPS
(inch) |
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
重量
|
|
PNl.6MPa
|
|||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
80
|
1.6
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
90
|
2.4
|
|
25
|
1
|
140
|
15
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
100
|
3.4
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
110
|
4.8
|
|
40
|
11/2
|
165
|
145
|
11O
|
85
|
3
|
18
|
4-φ18
|
200
|
120
|
6.0
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
135
|
8.8
|
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
250
|
145
|
11.5
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
300
|
180
|
15.2
|
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
300
|
195
|
18.8
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
350
|
210
|
22.5
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
200*
|
450
|
48
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
200*
|
490
|
65
|
|
250
|
10
|
533
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240*
|
550
|
88
|
|
300
|
12
|
610
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
280*
|
600
|
125
|
|
350
|
14
|
686
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
320*
|
675
|
185
|
|
400
|
16
|
762
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
360
|
780
|
255
|
|
PN2.5MPa
|
|||||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
120
|
85
|
2.0
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
95
|
3.0
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
105
|
4.2
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
200
|
115
|
5.2
|
|
40
|
11/2
|
165
|
145
|
11O
|
85
|
3
|
18
|
4-φ18
|
250
|
125
|
7.2
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
140
|
10
|
|
65
|
21/2
|
222
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
300
|
150
|
12.5
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
300
|
185
|
18.5
|
|
1OO
|
4
|
305
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
350
|
200
|
23
|
|
125
|
5
|
356
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
350
|
215
|
32
|
|
150
|
6
|
394
|
300
|
250
|
218
|
3
|
30
|
8-φ25
|
200*
|
455
|
50
|
|
200
|
8
|
457
|
360
|
310
|
278
|
3
|
34
|
12-φ25
|
240*
|
495
|
115
|
|
250
|
10
|
533
|
425
|
370
|
332
|
3
|
36
|
12-φ30
|
280*
|
555
|
195
|
|
300
|
12
|
610
|
485
|
430
|
390
|
4
|
40
|
16-φ30
|
320*
|
605
|
305
|
|
350
|
14
|
686
|
550
|
490
|
448
|
4
|
44
|
16-φ34
|
320*
|
680
|
325
|
