法蘭軟密封蝶閥D341X
D341X法蘭軟密封襯膠蝶閥的產品概述：
雷力閥門的D341X法蘭軟密封襯膠蝶閥，適用于溫度≤120℃，公稱壓力≤1.6MPa，綜合了偏心法蘭蝶閥和中線對夾蝶閥的部分優點，填補了偏心法蘭蝶閥與中線對夾蝶閥之間的一塊空白。D341X法蘭軟密封襯膠蝶閥閥體內腔過流部分采用硫化襯膠設計，閥體閥座結合為一整體，具有良好的密封性能。

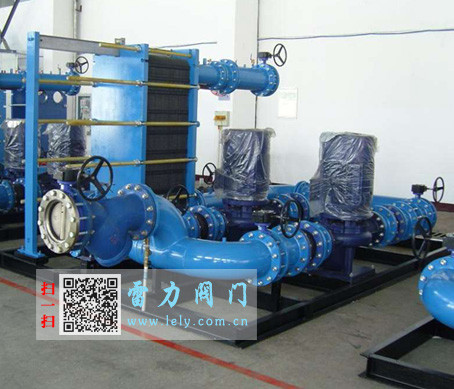

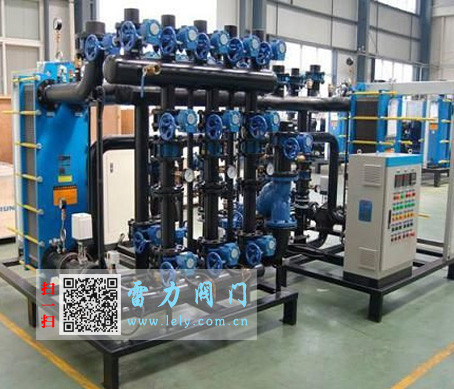

法蘭式中線軟密封襯膠蝶閥可廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，D341X法蘭軟密封襯膠蝶閥具有良好的調節和截流性能。

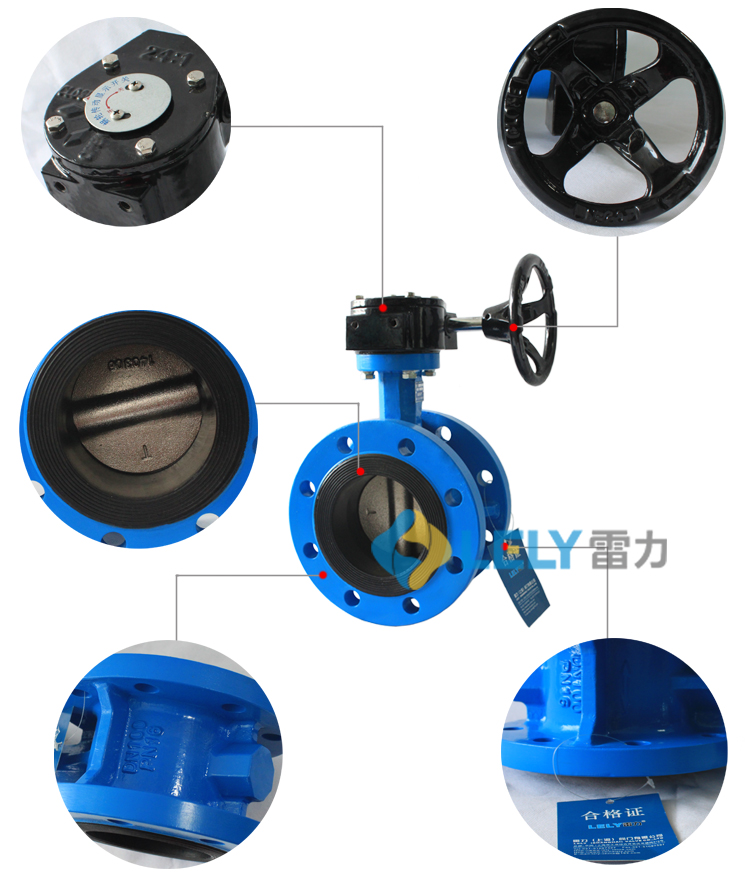

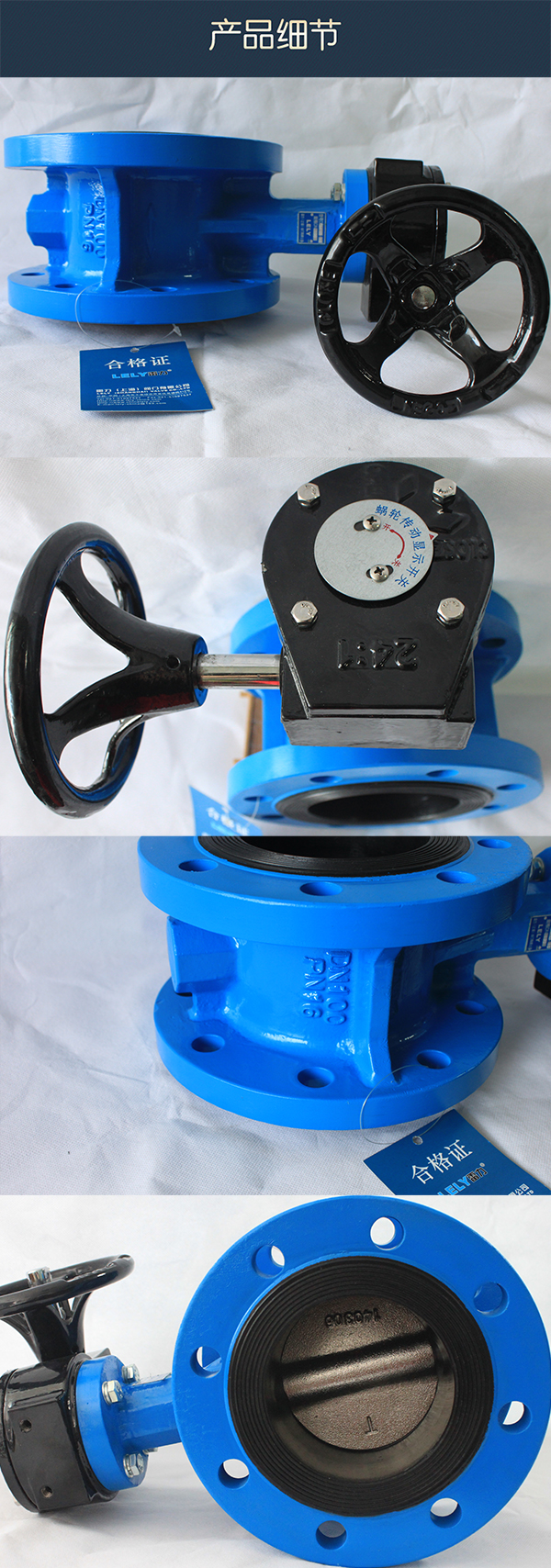

D341X法蘭軟密封襯膠蝶閥的產品特點：
1、D341X法蘭軟密封蝶閥可用于管端作放空閥用，性能可靠
2、法蘭軟密封蝶閥的閥座、閥體有機地結合為一體，使閥門具有較長的使用壽命
3、D341X法蘭軟密封襯膠蝶閥的軸板無銷連接、結構緊湊，法蘭連接，安裝便捷
4、法蘭軟密封蝶閥90°啟閉，蝸輪傳動，操作扭矩小
5、D341X法蘭軟密封襯膠蝶閥雙向密封，性能優良，零件加工性能優越
6、流量特性趨于直線，調節性能好
D341X法蘭軟密封襯膠蝶閥的采用標準：
| 項目名稱 | 采用標準 |
| 設計制造驗收 | GB12238-1989 |
| 閥門結構長度 | GB12221-2005 |
| 閥門法蘭連接 | GB9113-2000 |
| 閥門檢驗 | GB/T13927-1992 |
| 閥門標志 | GB12220-1989 |
D341X法蘭軟密封襯膠蝶閥的性能參數：
|
產品名稱
|
法蘭式蝸輪中線蝶閥 |
|
連接形式
|
法蘭式 |
|
公稱通徑
|
DN50～DN1000 |
|
公稱壓力
|
PN10/PN16 |
|
試驗壓力
|
殼體試驗：公稱壓力×1.5倍 密封試驗：公稱壓力×1.1倍 |
|
外表噴涂
|
噴漆 |
|
驅動形式
|
蝸輪減速器 |
|
適用溫度
|
-30℃～180℃ |
|
適用介質
|
水、鹽、酸、堿、天然氣、空氣、醇類、油類、食品、蒸汽等 |
D341X法蘭軟密封襯膠蝶閥零部件可選材料：
|
零件名稱
|
可選材料 |
|
閥體
|
球墨鑄鐵（DI）、灰鑄鐵（CI）、鑄鋼（WCB）、不銹鋼（CF8/CF8M） |
|
閥板
|
球鐵覆尼龍（N）、球鐵包膠（J）、球鐵電鍍（D）、CF8（P）、CF8M（R）、鋁青銅（T） |
|
閥座
|
乙丙橡膠（EPDM） 、丁腈橡膠（NBR）、 聚四氟乙烯（PTFE）、氟橡膠 （VITON）、硅橡膠（SEP）、耐熱EPDM 耐磨EPDM |
|
閥軸
|
不銹鋼416SS 不銹鋼316SS 不銹鋼304SS 碳鋼45#鍍鎳磷 |
|
驅動
|
鑄鐵蝸輪減速器 鑄鋁蝸輪減速器 |
D341X法蘭軟密封襯膠蝶閥外形尺寸：

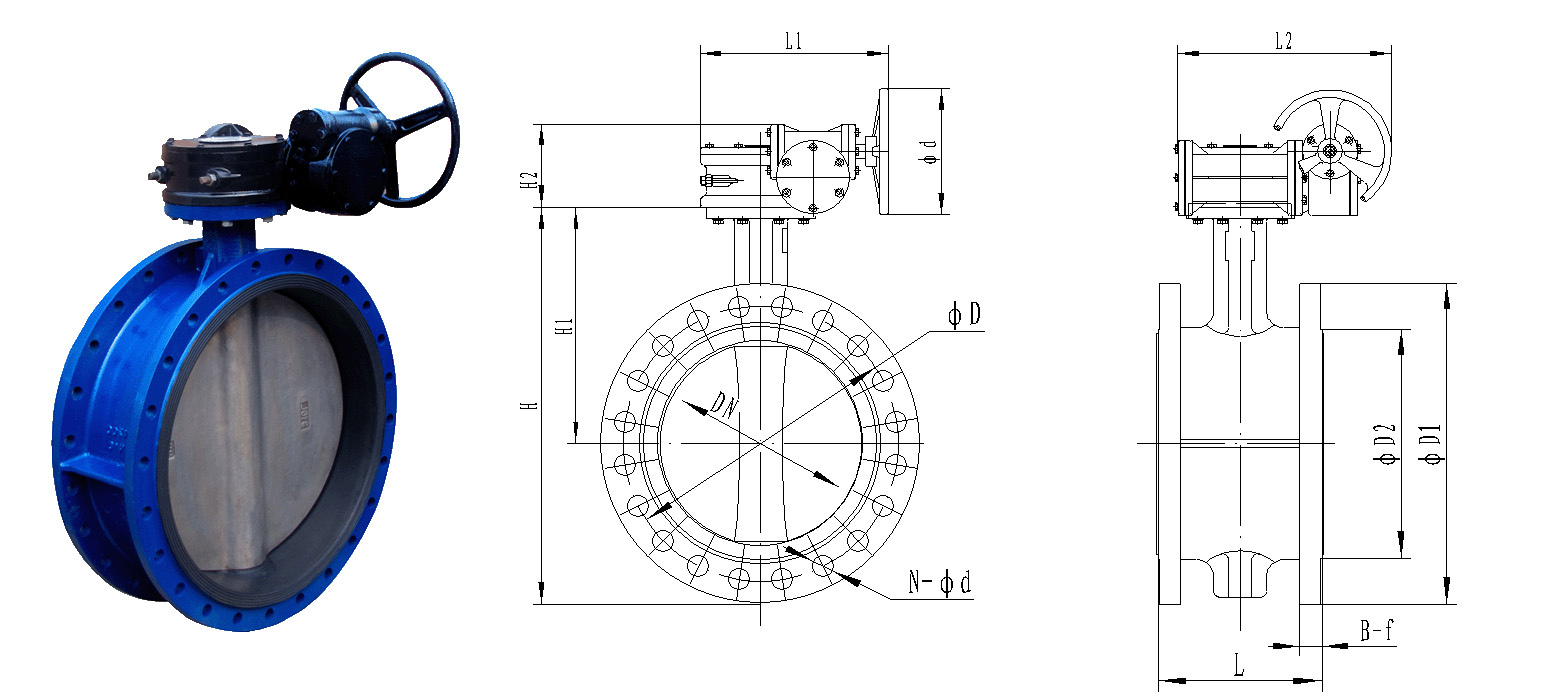

● 單級蝸輪雙法蘭蝶閥外形尺寸 DN50-DN400
|
規格
|
ΦD1
|
n-Φ
|
ΦD2
|
ΦD3
|
L
|
H
|
H1
|
H2
|
L1
|
L2
|
B-f
|
Φd
|
||||
|
mm
|
in
|
PN10
|
PN16
|
PN10
|
PN16
|
PN10
|
PN16
|
|||||||||
|
DN50
|
2"
|
125
|
4-18
|
165
|
102
|
108
|
203
|
120
|
65
|
195
|
165
|
20-3
|
145
|
|||
|
DN65
|
2.5"
|
145
|
4-18
|
185
|
122
|
112
|
223
|
130
|
65
|
195
|
165
|
20-3
|
145
|
|||
|
DN80
|
3"
|
160
|
4-18
|
8-18
|
200
|
132
|
114
|
245
|
145
|
65
|
195
|
165
|
22-3
|
145
|
||
|
DN100
|
4"
|
180
|
8-18
|
220
|
158
|
127
|
269
|
155
|
65
|
195
|
165
|
24-3
|
145
|
|||
|
DN125
|
5"
|
210
|
8-18
|
250
|
184
|
140
|
295
|
170
|
65
|
195
|
165
|
26-3
|
145
|
|||
|
DN150
|
6"
|
240
|
8-22
|
285
|
212
|
140
|
333
|
190
|
65
|
195
|
165
|
26-3
|
145
|
|||
|
DN200
|
8"
|
295
|
8-22
|
12-22
|
340
|
268
|
152
|
375
|
205
|
80
|
287
|
270
|
26-3
|
280
|
||
|
DN250
|
10"
|
350
|
355
|
12-22
|
12-26
|
395
|
405
|
320
|
165
|
433
|
235
|
80
|
287
|
270
|
28-3
|
280
|
|
DN300
|
12"
|
400
|
410
|
12-22
|
12-26
|
445
|
460
|
370
|
178
|
503
|
280
|
80
|
300
|
380
|
28-4
|
280
|
|
DN350
|
14"
|
460
|
470
|
16-22
|
16-26
|
505
|
520
|
430
|
190
|
589
|
310
|
80
|
300
|
380
|
30-4
|
280
|
|
DN400
|
16"
|
515
|
525
|
16-26
|
16-30
|
565
|
580
|
482
|
216
|
640
|
340
|
103
|
450
|
450
|
32-4
|
400
|

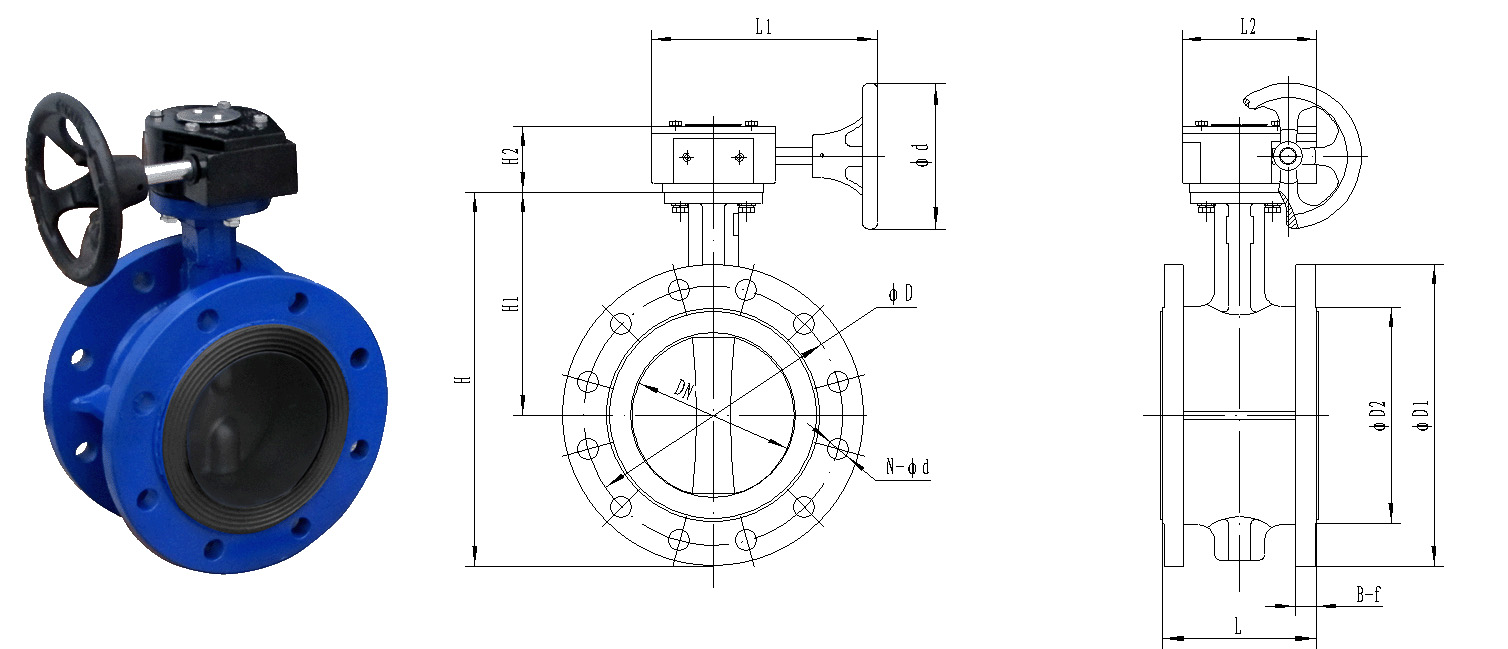

● 雙級蝸輪雙法蘭蝶閥外形尺寸 DN450-DN1000
|
規格
|
ΦD1
|
n-Φ
|
ΦD2
|
ΦD3
|
L
|
H
|
H1
|
H2
|
L1
|
L2
|
B-f
|
Φd
|
||||
|
mm
|
in
|
PN10
|
PN16
|
PN10
|
PN16
|
PN10
|
PN16
|
|||||||||
|
DN450
|
18"
|
565
|
585
|
20-26
|
20-30
|
615
|
640
|
545
|
222
|
720
|
375
|
172
|
480
|
490
|
32-4
|
300
|
|
DN500
|
20"
|
620
|
650
|
20-26
|
20-33
|
670
|
715
|
609
|
229
|
785
|
430
|
172
|
480
|
490
|
34-4
|
300
|
|
DN600
|
24"
|
725
|
770
|
20-30
|
20-37
|
780
|
840
|
720
|
267
|
910
|
500
|
210
|
480
|
490
|
36-5
|
300
|
|
DN700
|
28"
|
840
|
24-30
|
24-37
|
895
|
910
|
800
|
292
|
1038
|
560
|
290
|
640
|
660
|
40-5
|
400
|
|
|
DN800
|
32"
|
950
|
24-34
|
24-40
|
1015
|
1025
|
905
|
318
|
1149
|
620
|
290
|
640
|
660
|
44-5
|
400
|
|
|
DN900
|
36"
|
1050
|
28-34
|
28-40
|
1115
|
1125
|
1001
|
330
|
1249
|
665
|
360
|
750
|
860
|
46-5
|
300
|
|
|
DN1000
|
40"
|
1160
|
1170
|
28-37
|
28-43
|
1230
|
1255
|
1112
|
410
|
1392
|
735
|
410
|
850
|
900
|
46-5
|
300
|
1、管道對夾法蘭標準必須與蝶閥標準相符；
2、使用安裝前應檢查使用條件是否與本蝶閥性能相符；
3、安裝前應先清理閥門內腔與密封面，不許有污物雜物附著；
4、閥座兩端突出閥體端面作為法蘭密封墊，蝶閥安裝時無需再加密封墊；
5、本蝶閥可以安裝在水平、垂直及任意角度的管道上，并可雙向使用；
6、蝶閥不得安裝于管道拐角處，不允許倒立安裝；
7、安裝時蝶閥必須處于關閉位置，確保蝶板不與管道法蘭等碰撞；
8、確認法蘭焊接無誤，蝶閥裝上后不允許再焊法蘭，以免燙傷橡膠件和防腐覆層；
9、蝶閥如發生啟閉失常，應查明原因，排除故障，不得利用敲、砸、撬和手柄接桿加長臂等方法強行啟閉。
