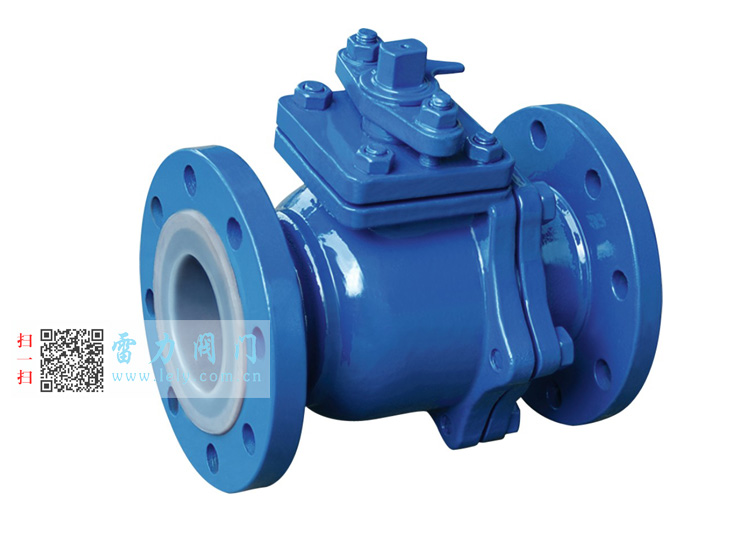

全襯氟球閥Q41F46/PO
雷力閥門的Q41F46襯氟球閥為控制各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用于石油，化工，染化，農藥，制酸制堿等行業.
Q41F46/PO襯氟球閥是目前防腐閥門 理想的選擇.采用特殊的模壓工藝，使密封面致密良好：球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的有保障性；采用全塑料襯里工藝，耐介質的強腐蝕。
驅動方式可分為：手動、電動、氣動三種。

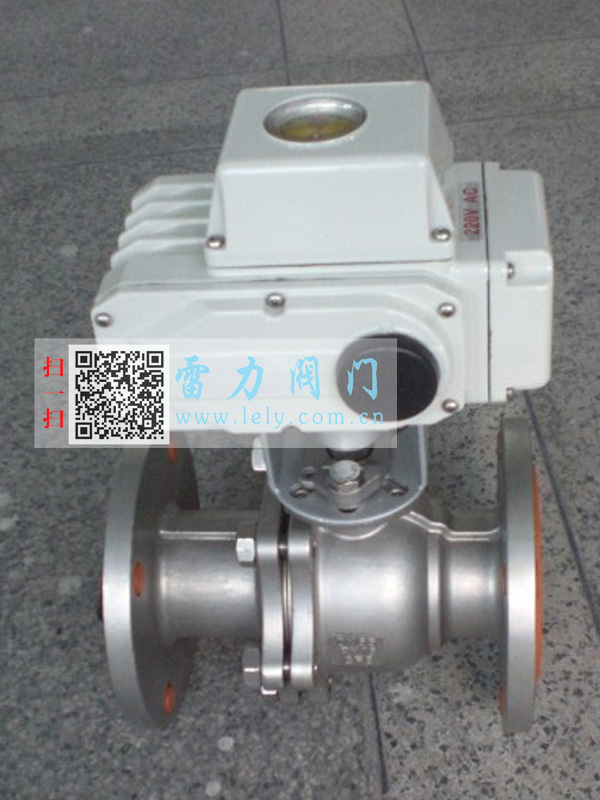

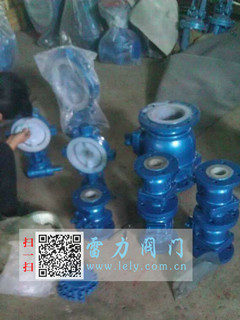

下組圖片為襯氟球閥發貨現場圖片，圖三為Q941F46-16P電動不銹鋼襯氟球閥
|
手
動
|
Q41F4/P (半襯) |
蝸輪
傳
動
|
Q341F4/P (半襯) |
| Q41F46/P (半襯) | Q341F46/P (半襯) | ||
| Q41F4 (全襯 ) | Q341F4 (全襯) | ||
| Q41F46 (全襯 ) | Q341F46 (全襯) | ||
|
氣
動
|
Q641F4/P (半襯) |
電
動
|
Q941F4/P (半襯) |
| Q641F46/P (半襯) | Q941F46/P (半襯) | ||
| Q641F4 (全襯) | Q941F4 (全襯) | ||
| Q641F46 (全襯) | Q941F46 (全襯) |
|
遵循規范 |
STANDARD |
|
設計與制造 |
GB 1 2237 |
|
結構長度 |
JB 1686(DN32～150) |
|
法蘭尺寸 |
JB78/JB79(或按合同標準) |
|
壓力試驗 |
GB/T 13927 |
|
標 志 |
GB 12220 |
|
供 貨 |
GB/T 12252 |
|
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
|
Z |
C |
P |
R |
Pl |
R L |
||
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
襯里層巾習座 |
FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴) |
|||||
|
4 |
填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺 栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Crl8Ni9 |
1Crl8Ni9 |
|
7 |
螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
OCrl8Ni9 |
OCrl8Ni9 |
|
8 |
手柄 |
WCC |
|||||
|

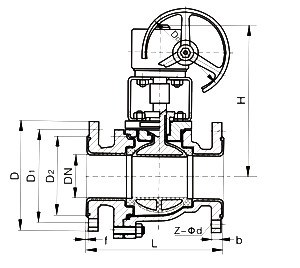

公稱通徑
|
標準值
|
參考值
|
|||||||||
|
DN
(mm) |
NPS
(inch) |
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
重量
|
|
PNl.OMPa
|
|||||||||||
|
15
|
1/2
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
80
|
2.5
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
90
|
3
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
110
|
5.7
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
120
|
7
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
135
|
9 5
|
|
65
|
21/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
300
|
145
|
15
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4/8-φ18
|
350
|
185
|
19
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
240
|
195
|
33
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
500
|
210
|
58
|
|
150
|
6
|
360
|
280
|
240
|
21O
|
3
|
24
|
8-φ23
|
200*
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
240*
|
490
|
155
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
240*
|
550
|
210
|
|
300
|
12
|
610
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
320*
|
600
|
220
|
|
350
|
14
|
686
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
320*
|
675
|
245
|
|
400
|
16
|
762
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
360*
|
780
|
260
|
|
PNl.6MPa
|
|||||||||||
|
15
|
1/2
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
120
|
80
|
2 5
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
90
|
3
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
100
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
110
|
5.7
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
120
|
7
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
135
|
9.5
|
|
65
|
21/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
300
|
145
|
15
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
350
|
185
|
19
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
240
|
195
|
33
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
500
|
210
|
58
|
|
150
|
6
|
360
|
280
|
240
|
21O
|
3
|
28
|
8-φ23
|
200*
|
450
|
93
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
240*
|
490
|
155
|
|
250
|
10
|
533
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
240*
|
550
|
210
|
|
300
|
12
|
610
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
280*
|
600
|
220
|
|
350
|
14
|
686
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
320*
|
675
|
245
|
|
400
|
16
|
762
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
360*
|
780
|
260
|
|
PN2.5MPa
|
|||||||||||
|
15
|
1/2
|
140
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
120
|
80
|
2.5
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
140
|
90
|
3
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
1OO
|
4.5
|
|
32
|
11/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
110
|
5.7
|
|
40
|
11/2
|
180
|
145
|
11O
|
85
|
3
|
18
|
4-φ18
|
200
|
120
|
7
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
250
|
135
|
9.5
|
|
65
|
21/2
|
220
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
300
|
145
|
15
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
300
|
185
|
19
|
|
100
|
4
|
280
|
230
|
190
|
160
|
3
|
24
|
8-φ23
|
200*
|
195
|
33
|
|
125
|
5
|
320
|
270
|
220
|
188
|
3
|
28
|
8-φ25
|
200*
|
210
|
58
|
|
150
|
6
|
360
|
300
|
250
|
218
|
3
|
30
|
8-φ25
|
200*
|
450
|
93
|
|
200
|
8
|
457
|
360
|
31 0
|
278
|
3
|
34
|
12-φ25
|
240*
|
495
|
155
|
|
250
|
10
|
533
|
425
|
370
|
332
|
3
|
36
|
12-φ30
|
280*
|
555
|
210
|
|
300
|
12
|
610
|
485
|
430
|
390
|
4
|
40
|
16-φ30
|
320*
|
605
|
230
|
|
350
|
14
|
686
|
550
|
490
|
448
|
4
|
44
|
16-φ34
|
320*
|
685
|
250
|
